SWIT S-1173FS, monitor da studio FHD da 17" con forma d'onda

SWIT S-1173FS, Monitor da studio FHD 17" con forma d'onda

Il SWIT S-1173FS è un monitor da studio FHD da 17" con forma d'onda, dotato di un display LCD IPS (In-Plane Switching) da 17,3 pollici con risoluzione Full HD di 1920x1080 pixel e retroilluminazione LED. Il rapporto di contrasto è di 700:1 per una resa cromatica accurata. L'angolo di visione è di 160° orizzontale e 160° verticale.

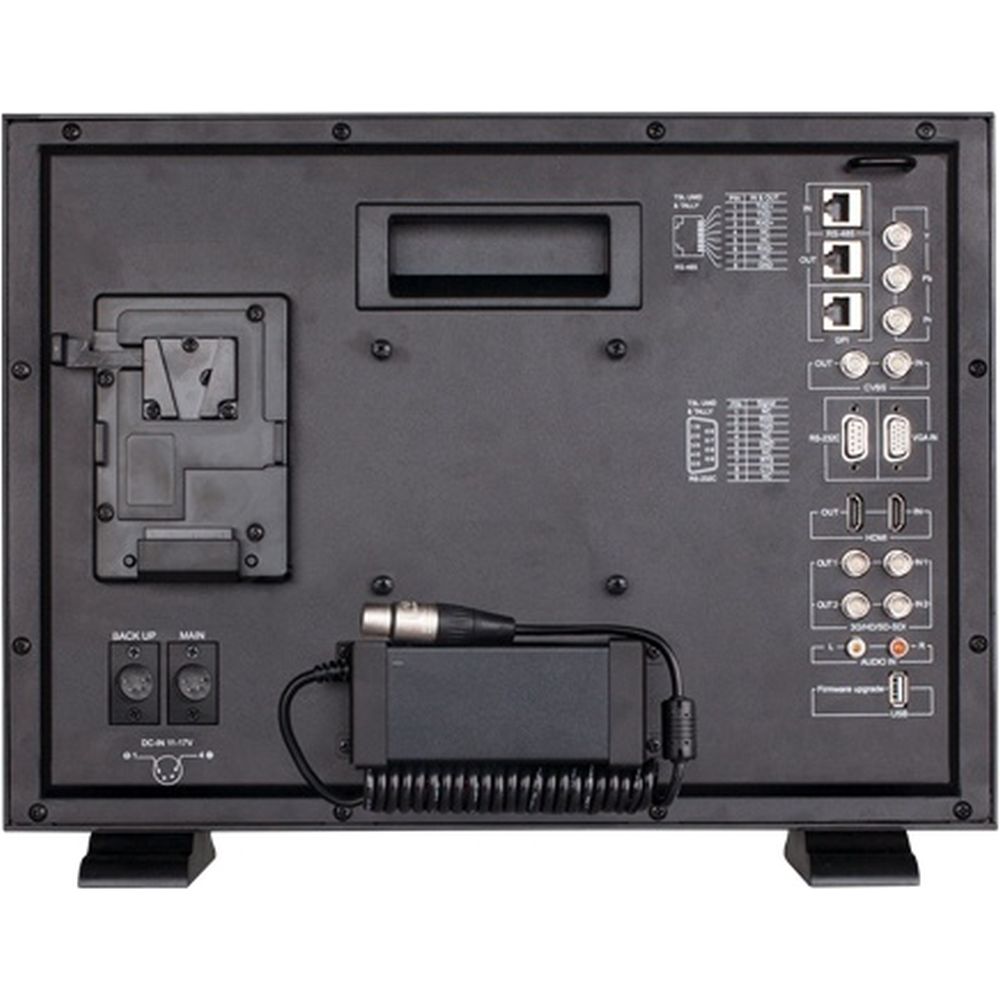

L'S-1173F supporta:

• Ingresso 2K/3G/HD/SD-SDI x2
• Loop 2K/3G/HD/SD-SDI x2
• Ingresso HDMI x1
• Loop HDMI x1
• Ingresso YUV x1
• Ingresso VGA x1
• Ingresso CVBS x1
• Loop CVBS x1
• Ingresso RS485 UMD x1
• Uscita RS485 UMD x1
• Ingresso RS232C UMD x1
• Ingresso RS485 GPI x1
• Ingresso audio analogico L/R x1

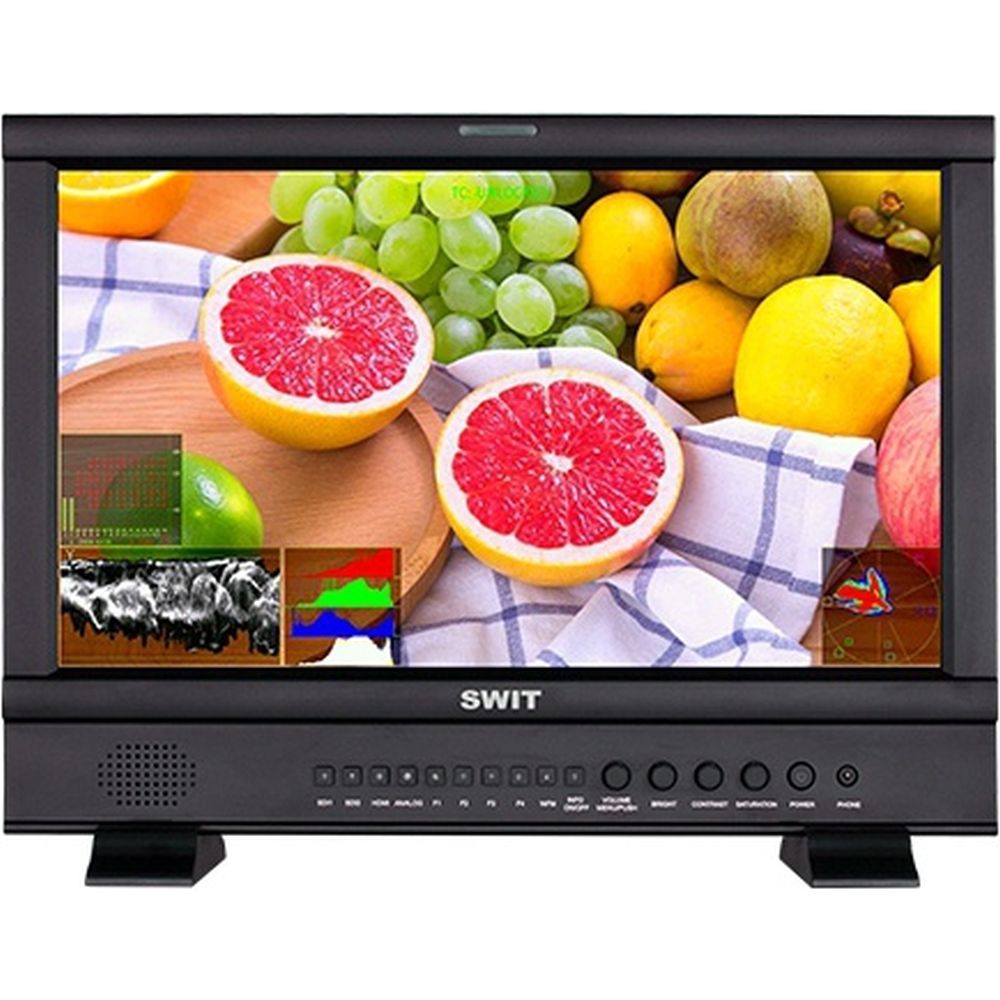

Forma d'onda / Vettorscopio / Istogramma

L'S-1173F supporta pattern di analisi video, tra cui: Forma d'onda (Y/Pb/Pr/R/G/B), Vettorscopio, Istogramma (R/G/B/Y), per visualizzare le informazioni sulla qualità del video digitale (luminanza, colore, saturazione, ecc.). I pattern possono essere personalizzati e attivati o disattivati singolarmente. È possibile impostare la posizione di visualizzazione (Su/Giù/Sinistra/Destra), le dimensioni, il colore e la trasparenza.

L'S-1173F supporta misuratori audio integrati per 16 canali SDI e 8 canali HDMI, con indicatori e avvisi per segnali audio anomali. Gli utenti possono inoltre selezionare due canali audio da inviare in uscita tramite il connettore da 3,5 mm o gli altoparlanti. La posizione del pattern del misuratore audio può essere scelta tra Su/Giù/Sinistra/Destra, ed è possibile scegliere di visualizzare solo 2 canali, 8 canali o tutti i 16 canali. Anche le marcature della scala, le informazioni di avviso e la trasparenza del pattern del misuratore audio sono selezionabili.

L'S-1173F supporta la visualizzazione UMD e tally testuale secondo il protocollo TSL 3.1/4.0, con selezione di 1-126 indirizzi TSL e un massimo di 8 caratteri. Gli ingressi UMD passano attraverso una porta RS485 o RS232C, mentre le uscite attraverso una porta RS485.

Supporta la calibrazione colore 3DLUT accurata 17x17x17. Utilizza un analizzatore di colore professionale (ad es. KONICA MINOLTA CA310) e un software di calibrazione 3DLUT (ad es. SpectralCal CalMAN5) per misurare e generare un file cubo 3DLUT da caricare sul monitor tramite una chiavetta USB. Il monitor dispone inoltre di LUT di conversione integrate da camera log a Rec 709, tra cui Log-C, C-log, S-log2, S-log3, V-log, J-log1 e RedLogFilm. È possibile importare le proprie 3DLUT personalizzate nel monitor tramite una chiavetta USB.

L'S-1173F offre una porta USB standard per gli aggiornamenti del firmware. Gli utenti possono scaricare il file firmware più recente su una chiavetta USB e inserirla direttamente nel monitor S-1173F per eseguire l'aggiornamento, senza necessità di connessione a un PC.
